اجرای آبیاری بارانی به روایت تصویر - قسمت سوم

با سلام

پس از آنکه خط آماده شد میتوانیم جوشکاری را شروع کنیم . برای جوشکاری از دستگاه های مختلف هیدرولیک و نیمه هیدرولیک استفاده می شود .

برای جوشکاری ابتدا دو سر ، شاخه های لوله درون فک های دستگاه چفت میشود .



 بعد از چفت شدن لوله ها در فک های دستگاه جوش ،  باید با دقت بسیار بالا لوله ها هم راستا شوند .

این کار با تنظیم پیچ های فک ، که برای همین منظور طراحی شده اند امکان پذیر است.

چنانچه در این مرحله دقت لازم صورت نگیرد جوش پله خواهد داشت و لوله ها در مقطع درست جوش نمیشوند که باعث ضعیف شدن جوش ، کاهش مقطع مفید عبور آب و ... خواهد شد .



پس از این تنظیم یک اتوی داغ که بسته به سایز لوله  مدتی در حدود نیم ساعت داغ شده است بین دو لوله قرار میگیرد و لوله ها با فشار هیدرولیک دستگاه به دو طرف اتو فشرده میشوند تا با کسب حرارت اتو لبه جوش ذوب گردد.

این فشار توسط پمپ هیدرولیک که در زیر می بینید ایجاد میشود.





پس از حدود ۳۰ دقیقه برای این سایز لوله و ذوب شدن لبه ها اتو برداشته می شود و دو لوله با فشار هیدرولیک به هم فشرده میشوند.



سپس جوش برای مدت ۴۰ دقیقه به حال خود رها می گردد تا سرد شود .



سپس دو لوله جوش خورده از دستگاه جدا میشود.

 و این عمل تکرار می شود تا کل خط تکمیل شود.

در پایان خط به صورت زیر در می آید.



پایان قسمت سوم.

مطالب مرتبط :

اجرای آبیاری بارانی به روایت تصویر - قسمت اول

اجرای آبیاری بارانی به روایت تصویر - قسمت دوم

موفق باشید.

اجرای آبیاری بارانی به روایت تصویر - قسمت دوم

با سلام

(یک تذکر جدی که بایستی حالا مطرح شود این است که این روش و رهنمود های اجرا برای پروژه های بزرگ قابل اجرا و استناد است و شامل پروژه های کوچک نمیشود.)

پس از آنکه خط اصلی طرح حفاری شد ، میتوانید لوله گذاری این خط را آغاز نمایید.

ابتدا بایستی لوله به محل پروژه حمل و سپس جوش کاری شود. توجه داشته باشید که لوله pe63 تا سایز ۱۲۵ به صورت کلاف و از ۱۶۰ به بالا به صورت شاخه ۱۲ متری و توسط تریلر حمل میگردد.



 این لوله ها  سایز ۲۵۰ و ۱۰ اتمسفر هستند.معمولا ً چند شاخه در یک محل تخلیه شده و تریلر حرکت میکند سپس چند شاحه دیگر را به تناسب مسافت در محلی بالاتر تخلیه مینمایند.

 پس از تخلیه حتماً لوله ها را باخواندن روی آنها با فاکتور مطابقت دهید .

بعد از تخلیه ،  لوله ها توسط تراکتور به خط می شوند .

برای کشیده شدن یک شاخه لوله توسط تراکتور نیاز نیست که که لوله سوراخ شود بلکه با استفاده از طناب و حلقه کردن آن به دور لوله میتوان لوله را یدک کشید.

 قبل از شروع جوشکاری خط به شکل زیر در می آید.

و بر اثر کشیده شدن روی زمین مقداری خاک درون لوله جمع می شود که باید قبل از جوشکاری تخلیه گردد. همچنین لوله نباید خیلی به کانال نزدیک باشد چراکه همواره احتمال ریزش کانال وجود دارد.



در قسمت های بعدی ادامه پروژه را خواهیم دید.

پایان قسمت دوم

مطالب مرتبط :

اجرای آبباری بارانی به روایت تصویر - قسمت اول

اجرای آبباری بارانی به روایت تصویر - قسمت سوم

موفق باشید.

اجرای آبیاری بارانی به روایت تصویر - قسمت اول

با سلام.

از آنجا که یکی از بهترین راه های انتقال مطلب ، انتقال بصری است در این پست مراحل اجرای یکی از بزرگترین پروژه های آبیاری بارانی غرب کشور را به روایت تصویر می بینید.

گام اول جهت انجام مطالعات پروژه نقشه برداری است . بدین صورت که یک دوربین در یک یا چند ایستگاه قرار گرفته و افرادی با یک شاخص به نام ژالن دور تا دور زمین می گردند تا نقشه کل زمین برداشت شود.



سعی کنید جای ایستگاه ها و حداقل دو نقطه را برای مراحل بعدی حفظ نمایید.



پس از اتمام نقشه برداری و مطالعات طرح ،نوبت به اجرای آن مطابق نقشه طراحی شده در طرح می شود.

توجه کنید که حتما نقشه را بایستی با دوربین پیاده کنید. با دوربین جای دقیق خطوط و ... روی زمین پیاده می شود.



همچنین مسیر های لوله ها که بایستی حفاری شوند توسط گچ یا پودر سنگ خط ریزی می شوند.دقت کنید که خطوط گچ ریزی شده حتماً مستقیم باشند.





و شروع به حفاری





مسیرهای حفاری به سه نوع تقسیم میگردند : خطوط اصلی ، خطوط نیمه اصلی و لترال ها



عمق حفاری برای خطوط اصلی و نیمه فرعی بسته به سایز لوله از ۱۰۰ تا ۲۰۰ سانتی متر متغیر است.

عمق حفاری لترال ها در این پروژه ۹۰ سانتی متر بود که برای احتیاط  ۱۰۰ سانتی متر حفاری می شد که در صورتی که به هر دلیلی ( منجمله تاخیر در کار ) کانالها ریزش کردند هنوز عمق مورد نظر حفظ شده باشد.تصویر زیر یکی از لترال های حفاری شده را نشان می دهد.



چنانچه پروژه بزرگ باشد بایستی از ۲ دستگاه یا بیشتر بیل مکانیکی استفاده کرد ؛ توجه داشته باشید که کیفیت حفاری بیل بکهو بیشتر از بیل زنجیری است اما سرعت بیل زنجیری ۳ برابر بیل بکهو است.

همچنین حفاری با بیل زنجیری مقرون به صرفه تر است.



یک بیل زنجیری میتواند در صورت کار عادی ( ۸ ساعت در روز ) بیش از ۸۰۰ متر حفاری کند .این مقدار برای بیل بکهو ۲۵۰ متر است.



 پایان قسمت اول



جهت سنگین نشدن پست مراحل اجرای این پروژه را در چند پست نشان خواهیم داد.

مطالب مرتبط :

اجرای آبیاری بارانی به روایت تصویر - قسمت دوم

اجرای آبیاری بارانی به روایت تصویر - قسمت سوم

موفق باشید.





فاصله آبپاش های آبیاری بارانی

سلام

یکی از مسائلی که همیشه در آبیاری بارانی مطرح می شود ، فاصله آبپاشها است.در طراحی های مختلف این فاصله را معمولا بین ۲۲ تا ۲۷ متر در نظر میگیرند .قطعا فاصله کمتر هزینه بیشتر و فاصله بیشتر هزینه کمتری دارد.

طرفداران فاصله کمتر اینگونه استدلال میکنند : فاصله کمتر باعث میشود تا ابپاشها همپوشانی کامل داشته و هیچ قسمتی از زمین خشک نماند ، همچنین در هنگام وزش باد ، بادبردگی کمتر شده و سیستم میتواند به کار ادامه دهد.

طرفداران فاصله بیشتر اینگونه استدلال میکنند : در فاصله زیاد تر هم آب پاش ها همپوشانی کامل دارند ضمن اینکه هزینه ها با افزایش فاصله آبپاش ها کمتر میشود.

اما واقعیت : فاصله آبپاش ها بستگی زیادی به طراحی سیستم دارد ، همچنین باید گفت آبپاش ها معمولا ً تا فاصله ۲۶ متری خود را پوشش میدهند که البته بسته به نوع آب پاش متغیر است ، همچنین میتوان گفت کمتر کردن فاصله جهت مقابله با اثر باد گرچه موثر است اما واقعیت اینست که هنگام وزش باد شدید آبپاش ها جلوی پای خودشان را هم خیس نمیکنند ، چه برسد به ۲۵ متری .

نوع آبپاش ، فشار کار سیستم ، وسعت طرح و .. میتواند عوامل موثری جهت انتخاب فاصله مناسب باشد .

در سنوات گذشته فاصله ۲۷ متر انتخاب می شد که واقعا زیاد بود ، در حال حاضر فواصل ۲۵ ، ۲۴ و ۲۲.۵ متری انتخاب می شود.

خرید برای آبیاری بارانی - لوله پلی اتیلن قسمت دوم

با سلام

در پست قبلی در مورد روش به دست آمدن قیمت لوله توضیح دادیم.

اما حالا چگونه و از کجا خرید کنیم؟

جهاد کشاورزی هر سال لیستی از تولید کنندگان مجاز لوله پلی اتیلن برای استفاده در طرح های آبیاری تحت فشار منتشر میکند این لیست شامل ده ها شرکت تولید کننده ای است که از نظر مطابقت با معیار های جهاد کشاورزی دارای استانداردهای لازم هستند. خرید شما مطابق قانون حتماً باید از شرکت های تایید شده وزارت جهاد کشاورزی باشد.

در میان ده ها شرکتی که در این لیست وجود دارد هم از نظر کیفی و ... در محصول تفاوت های بسیاری وجود دارد.

قیمت ها هم ممکن است تفاوت کند.

توجه کنید که لزوماً قیمت های بالاتر به منزله کیفت بهتر نیستند چرا که همانطور که میدانید میزان فروش کارخانه و هزینه های کارخانه در قیمت تاثیر گذار است.

 کارخانه ای که دائماً در حال تولید است هزینه های تولید کمتری از کارخانه ای که چند روز در ماه کار میکند دارد و میتواند لوله را به قیمت بهتری عرضه کند.

نزدیکی محل کارخانه به محل اجرای طرح باعث کاهش هزینه حمل و نقل خواهد شد.توجه داشته باشد که هزینه حمل و نقل نسبت به قیمت لوله به خصوص در طرح های بزرگ ، رقم قابل ملاحظه ای نخواهد شد.

قیمت لوله با توجه به قیمت مواد پلی اتیلن در بورس ، تعیین میگردد.

با مذاکرات طولانی و نفس گیر ! خواهید توانست تخفیف خوبی از کارخانه بگیرید.

حتماً با کارخانه قرارداد منعقد کرده و مفاد آن را به دقت مطالعه و توافق کنید.

تکرار میکنم قرارداد را به دقت مطالعه کنید چرا که نکاتی در این بین وجود دارد که میتواند دردسر ساز شود.

به عنوان مثال اگر شما نیمی از قرارداد را پرداخت کرده و نیم دیگر را به موعد تحویل لوله موکول کنید ، و  اگر در این مدت افزایش قیمت اتفاق بیفتد این افزایش قیمت یه عهده کیست؟

پایان قسمت دوم

مطالب مرتبط :

خرید برای آبیاری بارانی - خرید لوله پلی اتیلن قسمت اول

موفق باشید

صفحه نخست وبلاگ

خرید برای آبیاری بارانی- لوله پلی اتیلن

با توجه به اینکه در حال حاضر یکی از مسائل روز کشاورزان تجهیز مزارع به سیستم های نوین آبیاری است  لازم میدانم چند مطلبی را به این خصوص اختصاص دهم.

در پست قبلی گفتم که چنانچه طرح بزرگ داریدسعی کنید خرید های طرح را خودتان انجام دهید این کار علاوه برسود مادی ، باعث خواهد شد تا بهترین لوازم را برای طرحتان فراهم کنید.

اولین قدم خرید لوله است . قیمت های لوله  با توجه به قطر و فشار درطرح نوشته شده اند. مثلا لوله ۶۳ ،۶ اتمسفر ، متری ۱۶۰۰ تومان . لوله ها اقطار مختلفی دارند که برای طرح شما ، معمولا از ۶۳ میلیمتر شروع شده و نهایتا به ۲۵۰ یا ۳۱۵ میلیمتر در طرح های عظیم منتهی میشود.قطر یاد شده قطر خارجی لوله است .

توجه داشته باشید که لوله ها در فشار های کاری مختلف ساخته می شوند که هر چه این فشار بالاتر باشد وزن و قیمت لوله بالاتر میرود.

لوله های مورد استفاده در طرح های شما معمولاً ۶ یا ۱۰ اتمسفر هستند.

در خرید ابتدا سعی کنید که قیمت کف بازار را پبدا کرده سپس اقدام به مذاکره با کارخانه نمایید . توجه کنید چنانچه قیمت را به متر بپرسید متوجه خواهند شد که شما تازه کار و احتمالا کم اطلاع هستید و....

پس باید قیمت را به کیلو بپرسید.

قیمت لوله های پلی اتیلن بر حسب کیلو محاسبه می شود یعنی برای کارخانه فرق نمی کند که شما چه لوله ای و در چه قطری خرید کرده اید بلکه مقدار مواد مصرف شده برای ساخت هر متر لوله مهم است.

قیمت لوله هم از حاصل ضرب وزن یک متر از آن سایز در قیمت هر کیلو مواد به دست می اید.

مثال : قیمت یک کیلو پلی اتیلن pe63   ،  ک ۲۴۰۰ تومان است. و وزن یک متر لوله ۶۳ ، ۶ اتمسفر

۰.۶۸۸ کیلوگرم است که قیمت اینگونه به دست می اید.

۲۴۰۰(قیمت یک کیلو پلی اتیلن)*(وزن بک متر از این نوع لوله)۰.۶۸۸ = ۱۶۵۱ تومان  ( قیمت یک متر لوله ۶۳ میلیمتر ۶ اتمسفر )

برای محاسبه قیمت سایر اقطار نیز از جدول استانداردی استفاده میشود که در پست های بعدی قرار خواهم داد.

پایان قسمت اول

 مطالب مرتبط :

 خرید برای آبیاری بارانی - خرید لوله پلی اتیلن قسمت دوم

سلام

سلام

مدتی بود که در خدمت دوستان نبودم و برخی از عزیزان مطالبی فرموده بودند که بنده نتوانستم به موقع آنها را ببینم که عذر میخواهم.

برخی از دوستان در مورد قیمت های ماشن آلات سوال میکردند که قبلا در پستی سایتی را به آدرس www.agrimec.ir که متعلق به جهاد استان فارس است و دربرگیرنده اکثر ماشین آلات تولید و وارد شده در ایران است را معرفی کرده ام که احتمالاٌ مشکل اکثر عزیزان را رفع میکند.

یکی از بزرگواران به نام آقای محمودی فرموده بودند : (چرخهای جلو تراکتور 285 طوری طراحی شده اند که موجب خوردگی لاستیکها میشود در صورت امکان علت را پیگیری نمائید).

باید عرض کنم که این مشکل احتمالاْ فقط در تراکتور ایشان وجود دارد و علت آن هم میتواند در ایراد جلوبندی تراکتور باشد . تا جایی که میدانم چرخهای جلوی مدل ۳۹۹ تک یا همان شش سیلندر تک دیفرانسیل مشکل دارد و علت آن هم سنگینی بیش از حد موتور برای آن چرخها که همان چرخ های ۲۸۵ هستند میباشد که اخیرا این مشکل اینگونه تراکتور ها با تعویض چرخ جلوی آنها توسط کارخانه در سری جدید مرتفع گردیده است.البته ایراد ۳۹۹ بریدن پیچ چرخ است.

مطلی را که امروز عرض خواهم کرد در مورد آبیاری تحت فشار است.

قطعاْ بسیاری از کشاورزان در ۲ سال اخیر با توجه به تسهیلات به وجود آمده درگیر تجهیز مزارع خود به سیستم آبیاری تحت فشار هستند .

جهت اطلاع این برادران باید عرض کنم که موارد ذیل حاصل تجریه شخصی در این مورد است شاید مفید فایده واقع شود.

۱- در نقشه برداری اولیه زمین دقت لازم را انجام دهید فاصله نقطه های برداشت نباشد از ۲۰ متر بیشتر شود.

۲- زمانی که دوربین برای نقشه برداری در نقطه ای مستقر میشود حتماْ آن نقطه را به وسیله ای علامت گذاری کنید تا بعد ها در صورت نیاز بتوانید با داشتن دو نقطه استقرار دوربین نقشه و طرح را پیاده نمایید.

۳-پس از اینکه طرح شما طراحی شد باید برای اجرای آن با شرکتهای مجری قرارداد اجرا منعقد نمایید (این موضوع در استان های مختلف ممکن است تفاوت کند).

۴- توجه داشته باشد که طرح شما از نظر هزینه شامل دو بخش است : ۱- هزینه خرید لوله و لوازم   ۲- هزینه اجرای طرح.  بدون شک هر دوی این براورد ها  از هزینه واقعی بیشتر هستند .

۵ - سعی نمایید با توافق با شرکت مجری خرید لوازم را خودتان انجام دهید . توجه داشته باشد که ممکن است مجری به شما اعلام کند که اجناس را به قیمت کارخانه به شما ارائه خواهد نمود. اما واقعیت این است که کارخانه اجناس را با تخفیف بین ۱۵ تا ۳۵درصد زیر قیمت لیست به مجری ارائه میکنند. پس اگر طرح شما وسیع است حتما خرید های طرح را خودتان انجام دهید.

ادامه دارد .....

شرایط وام آبیاری تحت فشار

سلام

متقاضیان وام های آبیاری تحت فشار در هنگام تبلیغات دستگاه های ذیربط در خصوص این امر با وعده هایی روبرو میشوند که متاسفانه همه آنها حقیقت ندارد. و اگر میشد حقیقت داشته باشد بسیار بهتر از این بود.

گفته می شود که سود وام 12 % است و به ازای هر هکتار 2 میلیون تومان بلاعوض پرداخت می شود.

اما حقیقت ماجرا :

وام های بخش کشاورزی 12 % هستند اما اگر مبلغ وام از 20 میلیون تومان بیشتر شود و یا دوره باز پرداخت از یک سال بیشتر باشد سود به 14 % تغییر میکند.

پس  از طراحی کل هزینه طرح با فرمول خاص بانک تقسیم اعتبار شده و سهم یارانه و سهم وام در آن مشخص میگردد که همواره سهم وام بیشتر از یارانه است.و هزینه اجرای طرح در هرهکتار نباید بیشتر از 4 میلیون و دویست هزار تومان شود.

به طور مثال اگر هزینه اجرای طرح 160 میلیون باشد سهم یارانه بلاعوض 72.5میلیون و سهم وام 87.5 میلون تومان خواهد شد.

وثایق :

سهم بلاعوض یا یارانه وثیقه ندارد و به صورت ضمانتی می باشد.ضمانت شامل کارمند دولت ، کاسب ، کشاورز سند دار ، وجوه بلند مدت ، سهام شرکتها و..... میشود.

سهم بانک تا 40 میلیون تومان وثیقه ندارد و ضمانتی است.از 40 میلیون تومان به بالا وثیقه ملکی مورد تایید بانک مورد نیاز است.

جهت پرداخت وام آورده یا سهم متقاضی لازم نیست.

دوره بازپرداخت شامل یک سال دوران ساخت + یک سال دوران مشارکت (بدون قسط) و 5 سال بازپرداخت میباشد.

به دو سال بدون قسط سود تعلق میگیرد.

گرچه متاسفانه برخی بانکها با نگاه شدیداً بازاری به این نوع پروژه ها در مواردی باعث تلخکامی متقاضیان میگردند و ادارات جهاد کشاورزی توان چندانی جهت به کرسی نشاندن خواسته های خود ندارند اما باز هم این تسهیلات فراهم شده برای کشاورزان در نوع خود بی نظیر است و جا دارد از متولیان آن تشکر شود.

اگر مواردی همچون هزینه برق رسانی به محل پروژه و حل مسئله هزینه سنگین قرارداد های بانکی و ترهین وثایق که در پروژه های بزرگ بسیار خود نمایی می کند حل گردد. اینگونه طرح ها با سرعت بیشتری اجرا میگردند.

-----------------------------------------------------------------------------------------------------------

با سلام به حمد الله از مدتی پیش شرایط تسهیلات آبیاری تحت فشار تغییر کرده و بیش از ۸۵ درصد هزینه اجرای طرح ها توسط دولت و به صورت بلاعوض پرداخت میگردد که انشا الله به زودی مطلب جدید در مورد آن خواهم نوشت.۱۲/۰۹/۱۳۹۰

تاثیر لایروبی

سلام



یکی از مشکلات در اراضی آبی نی دار بودن انهاست.برای مبارزه با نی سمومی پیشنهاد شده است اما ظاهرا موقتی و استفاده از انها نیازمند هزینه و صرف زمان است.گرچه در بعضی موارد هم گویا اثر مناسب نداشته.در هر حال تا جایی که پرسیده ام برای مبارزه با نی خیلی روش ،مبارزه شیمیایی توصیه نمیشود.



حالا چرا این بحث راپیش کشیدم.



ما مدتها بود در یک زمینی به وسعت 10 هکتار با این مشکل واقعا دست وپنجه نرم میکردیم.

اگر کشت گندم بود که نی ها از گندم ها هم بلندتر شده و بعضی وقتها بلندی انها تا زیر پای راننده کمباین میرسید.

همین نی ها در هنگام درو با گندم خشک وارد کمباین شده و باعث افزایش شدید ریزش میشوند.



اگر هم کشت چغندر باشد که واقعا کار بیخ پیدا میکند.چراکه هر علفی را میشود با وجین کردن از بین برد اما نی رانمیشود.اگر هم ساقه آن را با  صرف هزینه کارگری زیاد و مشقت زیادتر بکنید چون ریشه ان در اعماق خاک است(گاهی تا 75سانتی متر) دوباره سبز میشود.البته وجین نی تاثیر مناسب و قابل قبولی روی چغندر دارد اما هزینه همانطور که گفته شد بالا میرود .

چون در ان زمین معمولا همین دو کشت را میکارم به دیگر محصولات نمیپردازم.



جالبه بدونید که دو زهکش به طول 350 متر  و عمق حداقل 1 متر از قدیم در این زمین کنده بودند.که ظاهرا باعث کاهش تعداد نی ها شده بود.



تا اینکه یه روز دیدم یه بیل زنجیری داره اون اطراف کار میکند.

خلاصه  رفتیم و بیل رو اوردیم سر زمین و شروع کردیم به لایروبی زهکش ها .

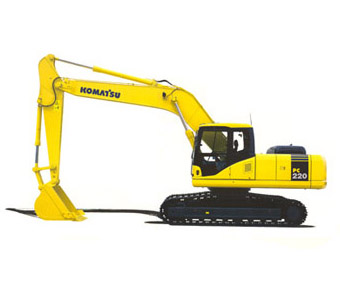

بیل از نوع کوماتسو 220 بود و با دکل بلندی که داشت به واسطه بهره مند بودن از چرخهای زنجیری تقریباً  همه جا میتوانست برود.



                   (عکس از این نوع بیل زنجیری)







با این بیل تمام جوی های چهار طرف زمین و درون زهکشها را لایروبی کردم.مضاف براینکه  یکی از جوی های کناری را که عمق ان بسیار کم بود تا 1.5 متر پایین بردیم.(در بعضی از جوی های کناری عمق از 1.5 متر هم بیشتر شد.)

نتیجه واقعا عالی بود.

تا امروز که دوسال زراعی از این لایروبی میگذرد هنوز حتی 1 عدد نی هم در این زمین ندیده ام.

 لایروبی به موقع و اصولی تاثیر بسیار زیادی در کاهش سطح زه اب مزرعه دارد.



                                                                                                                       موفق باشید
